SINP1 - Micromodule 1 sortie de Puissance (On/Off)

Description du Produit

Ce micromodule permet de piloter divers appareils (lumières, chauffage, porte de garage…) à partir d’un seul module pour transformer un logement en habitation connectée.

Il s’installe facilement de manière discrète et connecte les équipements existants sans nécessiter leur remplacement.

SINP1 3D

  • Code article : SINP1

  • Ref interne : SINP1

Caractéristiques Techniques

  • Alimentation : 230V AC ~ 50Hz

  • Connectivité : Bluetooth Mesh

  • Capacité de commutation : 230V AC - 14A

  • Puissance Max. : 3000W - Zero crossing intégré

  • Consommation : <1W

  • Dimensions : 40mmx44mmx16.9mm

  • Température de fonctionnement : 0°C - 40°C

  • Pose : à l’entrée de l’appareil électrique

Fonctions supportées

Contrôle

Automatisation

Gestion des scénario · Maison vigilante

Énergie & Capteurs

Mesures et capteurs · Mesure température ambiante · Gestion de la flexibilité électrique · Pilotage en heures creuses

Fonctions standard de la gamme

Interfaces produits · Alimentations · Indication de vie des produits · Compte utilisateur · Mises à jour logicielles · Fonctions de connectivité Bluetooth Mesh · Compatibilité assistants vocaux

Installation électrique

Interfaces

../../../_images/SINP1_wirings_interfaces.png

Branchement sur le secteur

Avertissement

!! DANGER D’ÉLECTROCUTION !! Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution

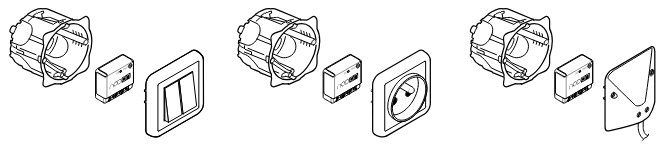

Le micromodule s’installe dans une boîte de raccordement, ou derrière un interrupteur, une prise électrique ou une ampoule.

../../../_images/installation.png

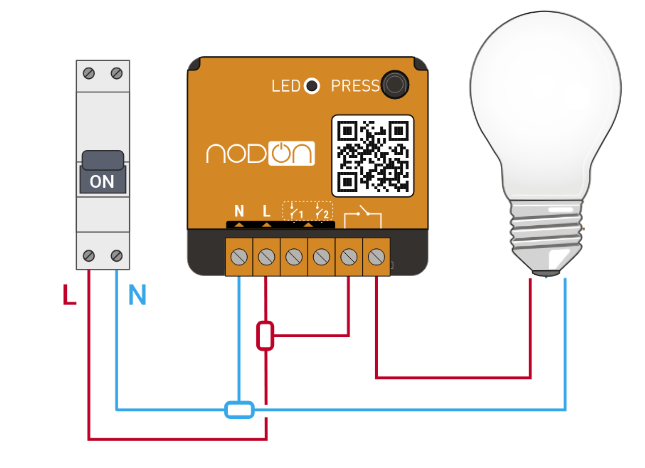

../../../_images/multifunc_ampoule_installation.png

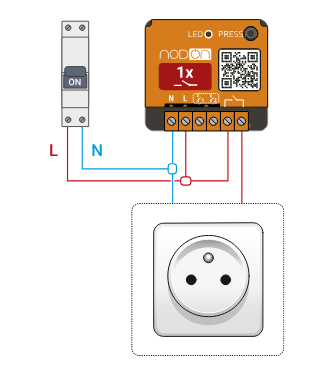

../../../_images/multifunc_prise_electrique.png

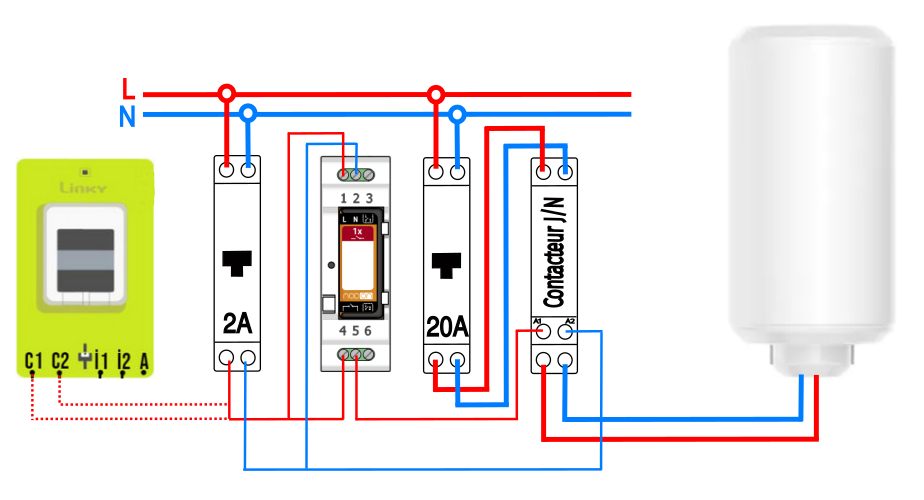

Installation préconisée d’un chauffe-eau

Pour la sécurité de l’installation, la sortie relais pilote le contact d’un contacteur jour/nuit, qui pilote lui-même le chauffe-eau.

../../../_images/branchement_chauffeau_journuit.png

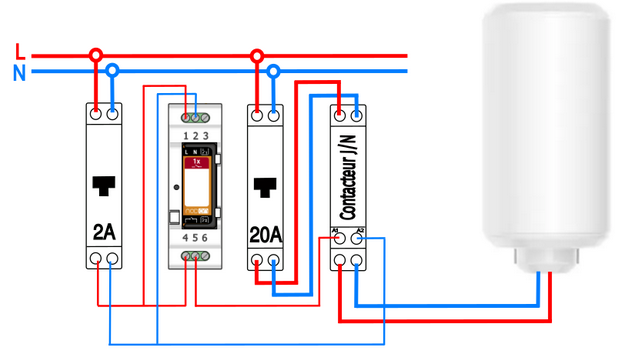

En l’absence d’asservissement préexistant au compteur, le câblage proposé est le suivant :

../../../_images/branchement_chauffeau.png

Câblage de l’entrée Capteur de temperature

../../../_images/SINP1_wirings_input-temperature.png

Affectation de l’entrée automatique :

Câblage de la sortie On/Off (ampoule)

../../../_images/SINP1_wirings_output-onoff-light.png

Affectation de la sortie :

Câblage de la sortie On/Off (prise)

../../../_images/SINP1_wirings_output-onoff-plug.png

Affectation de la sortie :

Câblage de la sortie Chauffe-Eau

../../../_images/SINP1_wirings_output-water-heater.png

Affectation de la sortie :

Installation fonctionnelle

Une fois le produit installé électriquement, vous pouvez le mettre sous tension.

Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.
