SER65070 - Micromodule émetteur à pile
Description du Produit
Le micromodule émetteur à pile est un module destiné à transformer des commandes locales en commandes radio Bluetooth Mesh.
Il s’installe derrière un appareillage (ou via des entrées dédiées) et permet, selon la configuration choisie dans l’App mobile, de piloter des équipements et usages variés : On/Off, variation d’intensité, ouvrants (volets/stores…), VMC PV/GV, carillon, ou encore chauffage via fil pilote.
Le module peut également être configuré pour des fonctions d’entrée telles que :
inter va-et-vient / bouton poussoir (1 ou 2 touches),
inter volet roulant (3 touches),
détecteur de mouvement,
Entrée Fil Pilote.
Intégré au Bluetooth Mesh en mode Low Power, il embarque aussi des fonctions générales de la gamme : LEDs d’état, bouton Reset, réveil par combinaison de touches, gestion de pile, indication de vie produit, MAJ via l’application, et intégration aux scénarios / Maison vigilante.
Code article : SER65070
Ref interne : REF01
Caractéristiques Techniques
Alimentation : pile CR2430
Connectivité : Bluetooth Mesh
Dimensions :
Température de fonctionnement : 10°C - 60°C
Pose : S’intègre dans un boitier d’encastrement derrière un appareillage
Fonctions supportées
Contrôle
Gestion des luminaires et prises : Bouton poussoir variation · Détection de mouvement · Interrupteur On/Off
Gestion des ouvrants : Interrupteurs ouvrants · Interrupteurs ouvrants
Contrôle de la VMC : Contrôle de la VMC · Contrôle de la VMC
Automatisation
Maison vigilante · Gestion des scénario
Sécurité
Fonctions standard de la gamme
Interfaces produits · Alimentations · Indication de vie des produits · Compte utilisateur · Mises à jour logicielles · Fonctions de connectivité Bluetooth Mesh
Installation électrique

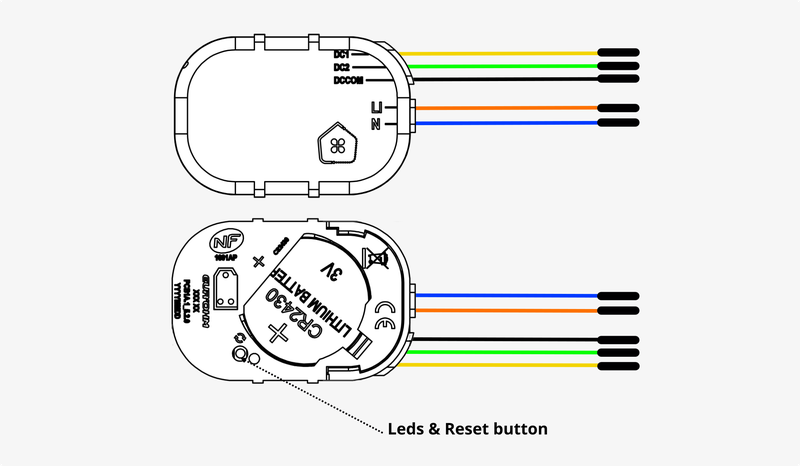

Interfaces

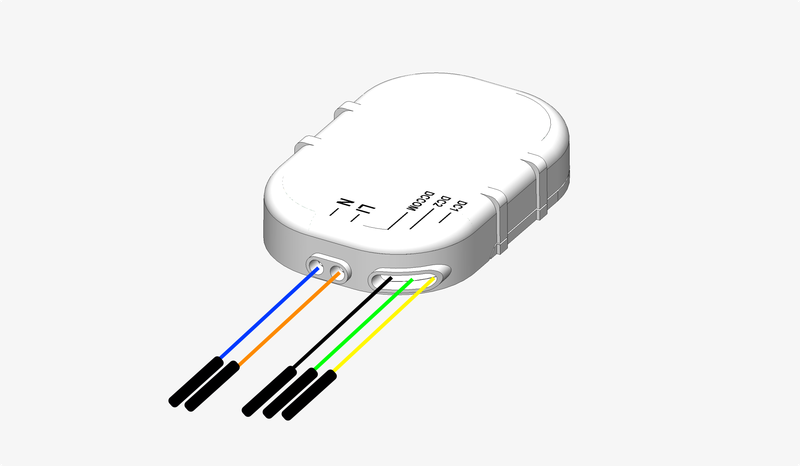

Mise sous tension et connexion des E/S

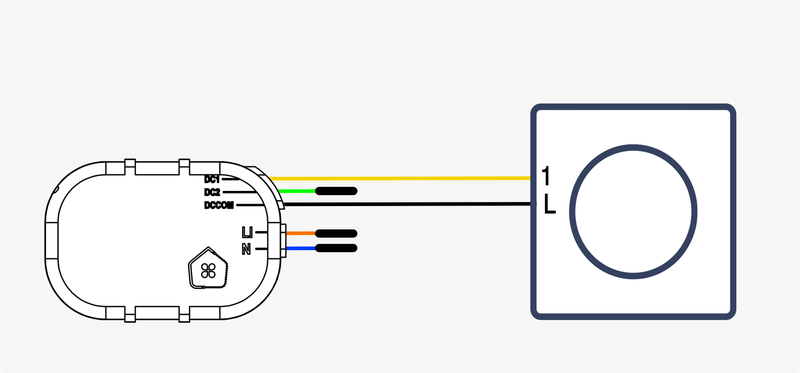

Câblage de l’entrée Inter VV ou BP 1 touche
Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

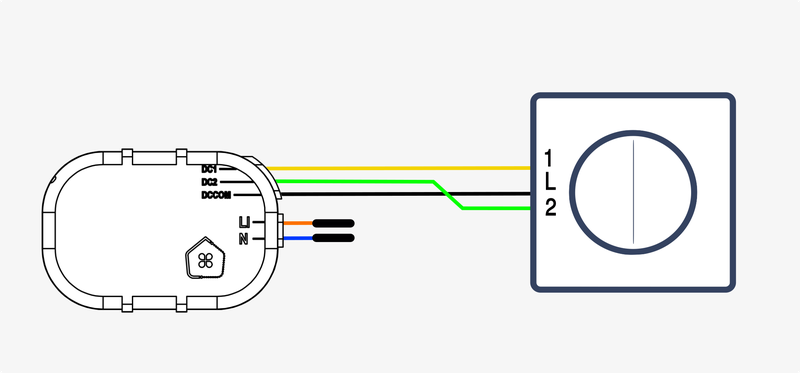

Câblage de l’entrée Inter VV ou BP 2 touches
Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
- Gestion des luminaires et prises - Interrupteur On/Off (1 touche nécessaire)
- Contrôle de la VMC - Contrôle de la VMC (1 touche nécessaire)
- Contrôle de la VMC - Contrôle de la VMC (2 touches nécessaires)
Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
- Gestion des luminaires et prises - Interrupteur On/Off (1 touche nécessaire)
- Gestion des luminaires et prises - Bouton poussoir variation (1 touche nécessaire)
Sonnette et carillon - Sonnette et carillon (1 touche nécessaire)- Gestion des ouvrants - Interrupteurs ouvrants (2 touches nécessaires)
Gestion des scénario - Bouton déclencheur de scénario (1 touche nécessaire)
Câblage de l’entrée Inter VR 3 touches
Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
- Gestion des ouvrants - Interrupteurs ouvrants (2 touches nécessaires)
Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
- Gestion des ouvrants - Interrupteurs ouvrants (2 touches nécessaires)

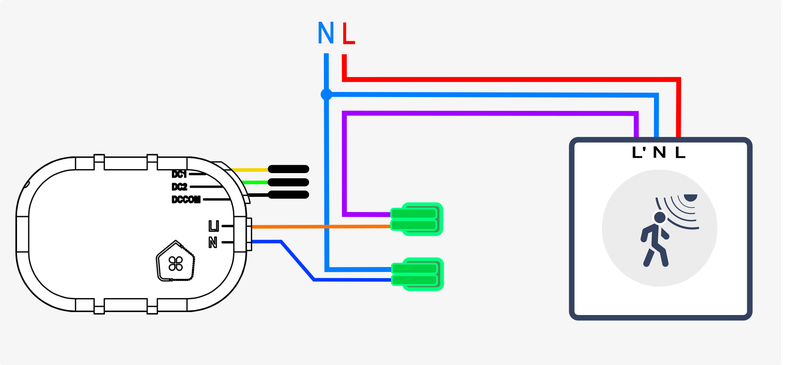

Câblage de l’entrée Détecteur de mouvement
Affectation de l’entrée automatique :
Câblage de l’entrée Entrée Fil Pilote
Affectation de l’entrée automatique :
Installation fonctionnelle
Une fois le produit installé électriquement, vous pouvez le mettre sous tension.
Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.
Revision date : 13 octobre 2026
